Нория тихоходная НЗ-10

Обычная быстроходная нория для семян - не лучший выбор: зерно в ней летит и бьется. Поэтому для подъема семенных партий на заводе «Клен» сделали НЗ-10, ковшовый элеватор с медленной лентой. Он поднимает по вертикали зерно, семена и прочие мелкие сыпучие материалы: забирает их из приемного бункера и доставляет на высоту выгрузки, будь то тара, бункер или очередная машина линии.

Паспортная производительность - до 10 т/ч, и замерена она на пшенице с влажностью не выше 15%. Для других культур цифра не регламентирована, потому что многое решает сам ворох: из каких фракций он состоит, какой формы и поверхности семена, насколько они влажные. Установленная мощность привода - 1,5 кВт, сеть - 380 В.

Подсолнечник, кукуруза, крупяные культуры, семенной материал и зерно после протравливания - все это НЗ-10 поднимает так, что на оболочке не появляется ни сколов, ни микротрещин, а дробленки не прибавляется. Отсюда и ее обычная работа: семенные и селекционные участки, протравливание, фасовка готовых партий - везде, где зерно нельзя повредить.

Медленно - значит бережно

Скорость ленты здесь ограничена 0,8 м/с. Черпающе-бросающая нория устроена иначе: ковш на большой скорости выкидывает зерно в патрубок, оно ударяется о стенки головки и о соседние зерна, и в потоке появляются дробленка, трещиноватые, обрушенные, обитые семена. В НЗ-10 броска нет вовсе - зерно сходит с кромки ковша под собственным весом.

Вторая хитрость - лоток на тыльной стороне ковша. Сходящее зерно попадает в него и направляется к выгрузке, а не рассыпается по головке, чтобы потом скатиться назад по шахте. Внутри головки почти ничего не просыпается.

Обе схемы подъема подробно сопоставлены в статье, где тихоходная нория сравнивается с быстроходной.

Подсолнечник, кукуруза и соя, которые выращивают в Воронежской области, сильнее прочих культур страдают от быстрого подъема. НЗ-10 бережет и их, и семенную озимую пшеницу с ячменем. До Воронежа норию везет транспортная компания - на терминал по ул. Брусилова, 4Б, по области можем доставить своим транспортом, а бетонировать площадку под нее не нужно.

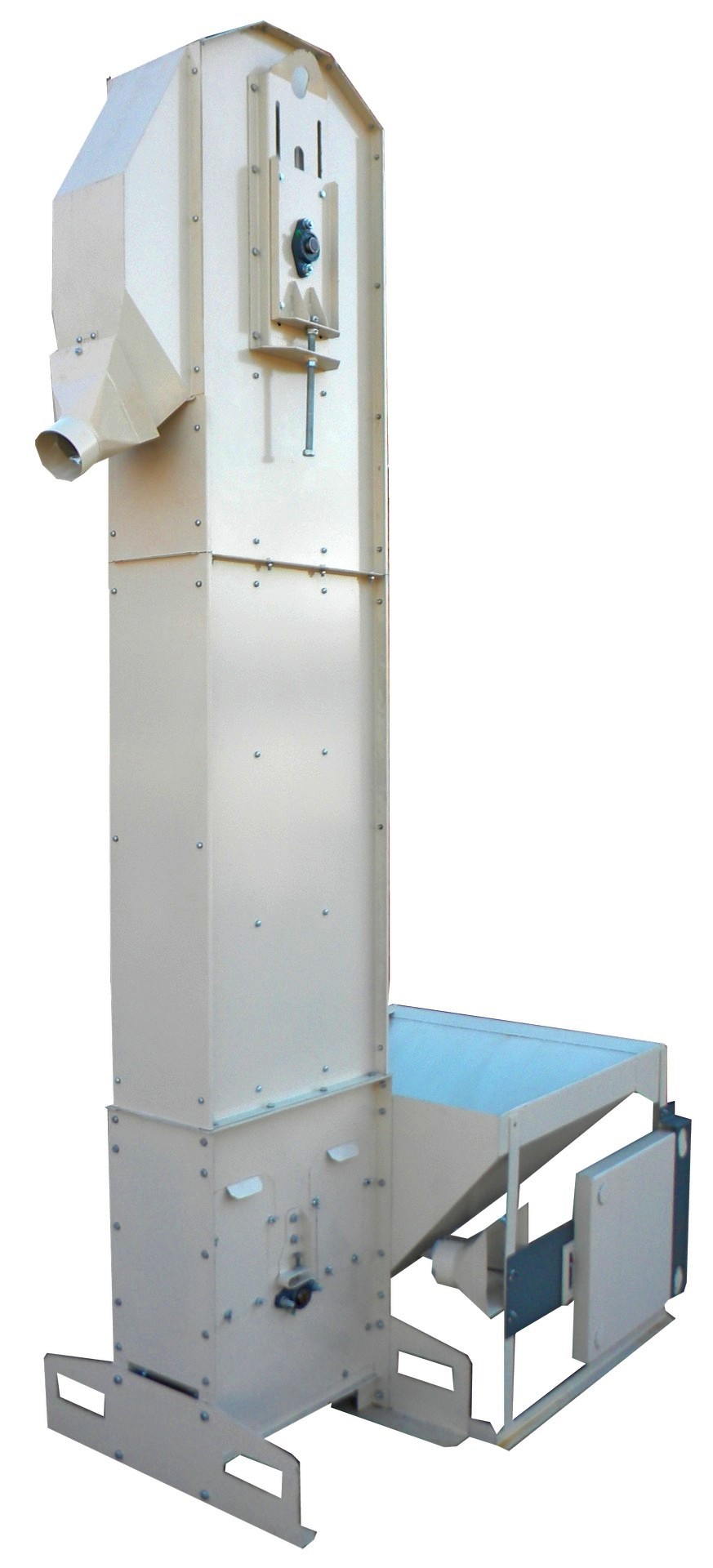

Комплект и устройство

В поставку входят готовые узлы:

• Бункер приема на 110 л с ручным шибером-дозатором.
• Башмак с мотор-редуктором и приводным барабаном - отсюда приводится лента.
• Нижняя секция шахты, на которой закреплен пульт.
• Верхняя головка - барабан, винтовой натяжитель ленты, лоток выгрузки, окно ревизии.
• Лента с ковшами.

Ковши прикручены болтами к норийной ленте БКНЛ-65 (150 мм шириной, 4 слоя) и идут с шагом 160 мм. Объем ковша - 0,8 л, поэтому зерно поднимается мелкими частыми порциями, а не крупными и редкими.

Несколько деталей, о которых стоит знать:

• станина не нужна - секции несут себя сами, жесткость обеспечивает корпус;
• для секций и ковшей взят холоднокатаный лист 1,2 мм;
• под осями барабанов - самоцентрирующиеся роликовые подшипники;
• ленту натягивает винтовой механизм повышенной прочности;
• приводной барабан можно осмотреть через быстросъемные окна сбоку башмака, а в нижней части башмака предусмотрены быстросъемный люк и выдвижной поддон - при переходе на другой материал башмак чистят без разборки;
• обод приводного барабана решетчатый: между ребрами и лентой получаются наклонные каналы, и семена, попавшие внутрь, выходят без повреждений;
• выгрузные насадки рассчитаны на трубы диаметром 110 мм.

Где и как ставить

Фундамент под НЗ-10 не делают, а значит, ни земляных, ни бетонных работ. Подойдет ровный пол с бетонным или асфальтовым покрытием: крытый ток, ангар, склад, площадка у элеватора. Размеры - 2120 x 1290 x 3160 мм, вес - не более 210 кг, высота загрузки без переходника - 2 250 мм.

В опорах башмака прорезаны окна под вилы погрузчика. Норию можно переставить в другое место цеха или перевезти в вертикальном положении, не разбирая. Наполнение ковшей регулируют ручным шибером-дозатором бункера, подстраиваясь под фактический поток вороха и под производительность машины, которая стоит следом.

Две нории в линии протравливания

В линии протравливания семян НЗ-10 стоит в двух местах. Первая подает семена в протравливатель-инкрустатор Клен-ПСБ-10 и работает в паре с увеличенным приемным бункером: он служит промежуточной емкостью, и семена поступают в барабан ровно.

Вторая, на выгрузке, - это НЗ-10 с переключателем потока. С его помощью оператор поочередно направляет поток в один из двух приемников: один наполняется, в другом в это время меняют тару. Через переключатель обработанные семена идут на устройство загрузки биг-бэг, и протравливатель не останавливается при каждой смене контейнера.

Где применяют

• Хлебоприемные пункты, элеваторы.
• Зерноочистительные комплексы ЗАВ.
• Сушильные комплексы КЗС.
• Станции подготовки семян.
• Семенные и селекционные станции.
• Фермерские хозяйства.
• Маслоэкстракционные производства.
• Мукомольные и комбикормовые предприятия.

Бункер нории принимает материал из мешков вручную, из мягких контейнеров или с ленточного конвейера. Если нужно, завод отдельно поставит тележку для контейнеров биг-бэг: на нее подвешивают контейнер под наполнение и на ней же перевозят его полным.

Патент

НЗ-10 - запатентованная конструкция, патент РФ RU 2 737 177 C1.

Напишите, что за культура и какой поток вам нужно поднимать. Мы предложим вариант НЗ-10, при необходимости с переключателем потоков, и назовем цену. Нории выпускает завод в Луганске, отгружаем их по всей России.
