Аспирационная камера Клен-КА

Что решета не берут, а воздух берет

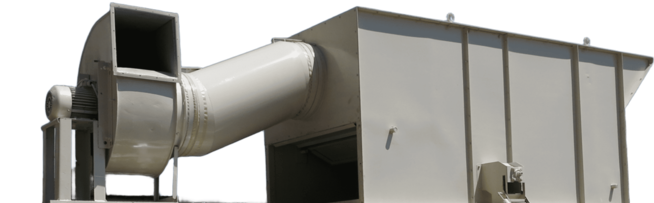

Клен-КА - аспирационная камера, которую завод разработал сам под свой барабанный сепаратор Клен-БСЗ. Работают они в паре. Камера забирает из вороха пыль, а с ней мелкие и легкие примеси - все то, что отбирать решетами нет смысла.

Решето делит по размеру, а сор часто бывает того же размера, что и хорошее зерно. Полова, обрывки соломы, щуплые и битые зерна могут пройти в те же отверстия, куда идет семенная фракция, и по геометрии их не разделить. Зато парусность у них другая - на ней камера и работает, а размер частиц ей не важен.

Разделение идет в самом потоке воздуха. Поднять полновесное зерно он не может: такое зерно пролетает камеру насквозь и уходит дальше по линии. А все, что легче, поток подхватывает и уносит из машины.

Путь воздуха и пыли

На входе ворох ложится ровным слоем на всю ширину камеры, поэтому воздух проходит сквозь весь поток, а не обдувает один верхний слой. Гонит воздух вентилятор. Скорость подобрана с расчетом: примеси она поднимает, а полноценные семена не уносит.

Камера комплектуется циклоном, и запыленный воздух из нее выходит туда. В циклоне скорость частиц падает, они оседают, и наружу воздух выходит уже очищенным. Отходы собраны в одной точке, по цеху не разлетаются - значит, камере можно работать в закрытом помещении.

Место камеры в линии

В комплексе, где готовят семена, она стоит в секции первичной очистки. Оборудование там выстроено так:

1. приемный бункер, куда ссыпают ворох;
2. тихоходная нория НЗ-10, которая его поднимает;
3. аспирационная камера Клен-КА;
4. циклон камеры;
5. барабанный сепаратор Клен-БСЗ;
6. вторая нория НЗ-10 - с переключателем потока;
7. устройство загрузки контейнеров биг-бэг.

Из приемного бункера ворох берет нория и подает наверх, в камеру. После продувки материал уже без пыли идет в барабанный сепаратор, где решета раскладывают его по фракциям. Предварительно очищенное зерно ссыпается в контейнеры: там оно хранится или ждет следующей обработки. Как этот участок встроен во всю схему, смотрите на странице, где описана линия очистки семян.

Сепаратор, который стоит сам по себе, вне линии, тоже комплектуют камерой. Схема при этом не меняется: сначала подача, затем продувка и циклон, после них решетный барабан.

Камера на воронежском току

Сильнее всего камера выручает на ворохе, который только что привезли от комбайна: растительных остатков, обломков колоса и пыли в нем больше, чем в любом другом. В Воронежской области такой ворох - это озимая пшеница и ячмень летом, а к осени подсолнечник, соя и кукуруза. Камеру с циклоном отправляем из Луганска в одной поставке с сепаратором - транспортной компанией до терминала в Воронеже на ул. Брусилова, 4Б или нашим транспортом до самого хозяйства.

Что меняется с камерой

• Сепаратор разгружен. До барабана доходит ворох без пыли, и решета работают с зерном, а не с пылью и мелким сором.
• Решета забиваются реже. Отверстия залепляют как раз пыль и растительные остатки. Сняли их до барабана - рабочее сечение держится дольше, и чистить решета приходится не так часто.
• В помещении чисто. Пыль организованно уходит в циклон и не садится ни на оборудование, ни на пол, ни туда, где работают операторы.
• Фракции выходят ровнее. Легкие частицы проскочили бы сквозь решета заодно с семенной фракцией и испортили ее чистоту - камера убирает их раньше.

Какой должна быть камера, зависит от сепаратора, с которым ей работать: параметры подбирают под его производительность и уточняют, когда считают комплектацию.
